T520線軌斜床身數控卧式車床
海南寶雲T520線軌斜床身數控卧式車床
寶雲T520線軌斜床身數控車床簡介 ：
T520數控卧式車床是結合我廠多年設計的經驗，順應市場及發(fā／fà)展需求而設計、生産的一種全新産品。該産品主要(yào / yāo)性能指标達到國際先進水平，節能、環保。
與同類機床相比具有如下特點:
· 高效率：加工周期短，減少非切削時間；
· 高精度：良好的靜态精度和加工精度；
· 高空間效率：較小的空間發(fā／fà)揮最大的作用；
· 絲杠采用台灣精度等級C3級；
· X/Z軸線軌均采用台灣精密級滾柱線軌，規格爲35/35(可選矩形硬軌系列)。
T520線軌斜床身數控車床技術參數：
| 項目 | T520 |
| 加工範圍 |
|
|
床身上最大回轉直徑 |
Φ550mm |
|
滑闆上最大回轉直徑 |
Φ280mm |
|
最大車削長度 |
450mm |
|
最大車削直徑 |
盤類365mm 軸類280mm |
|
主軸 |
|
|
主軸頭形式 |
A2-6 |
|
主軸通孔直徑 |
Φ62 |
|
主軸轉速範圍 |
50-3000r/min |
|
主電機功率 |
11KW |
|

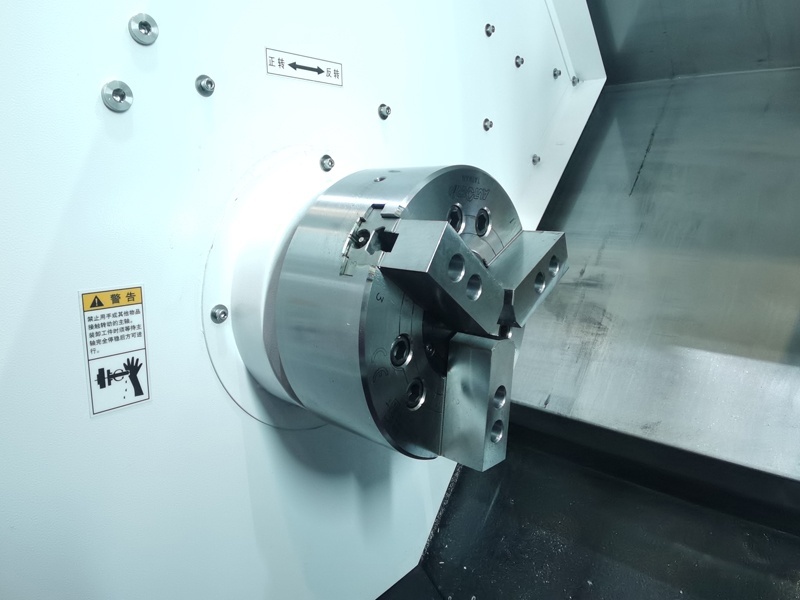

卡盤(液壓中空) |
10寸 |
| 進給 |
|
|
X軸行(háng / xíng)程 |
200mm |
|
Z軸行(háng / xíng)程 |
500mm |
|
X軸快進速度 |
20m/min |
|
Z軸快進速度 |
25m/min |
|
刀架 |
|
|

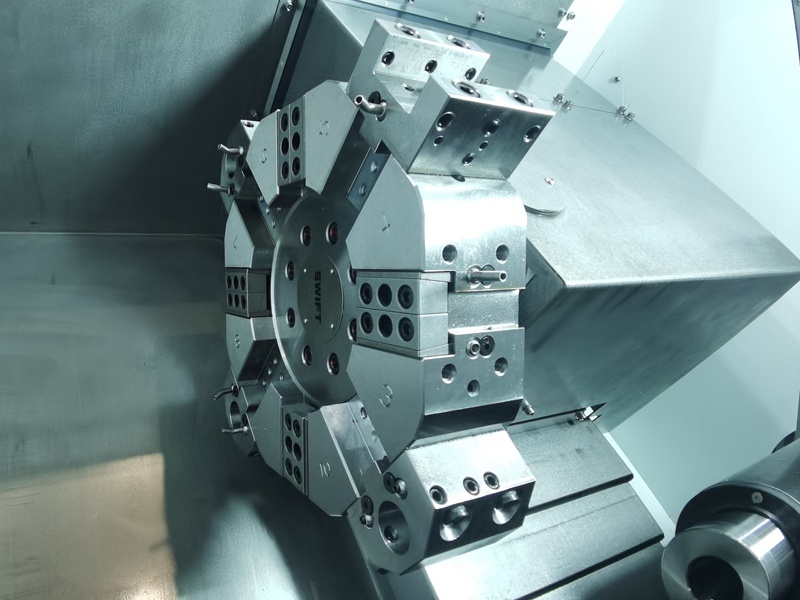

刀架形式 |
液壓8工位 |
|
刀具尺寸 |
25×25/Φ32mm |

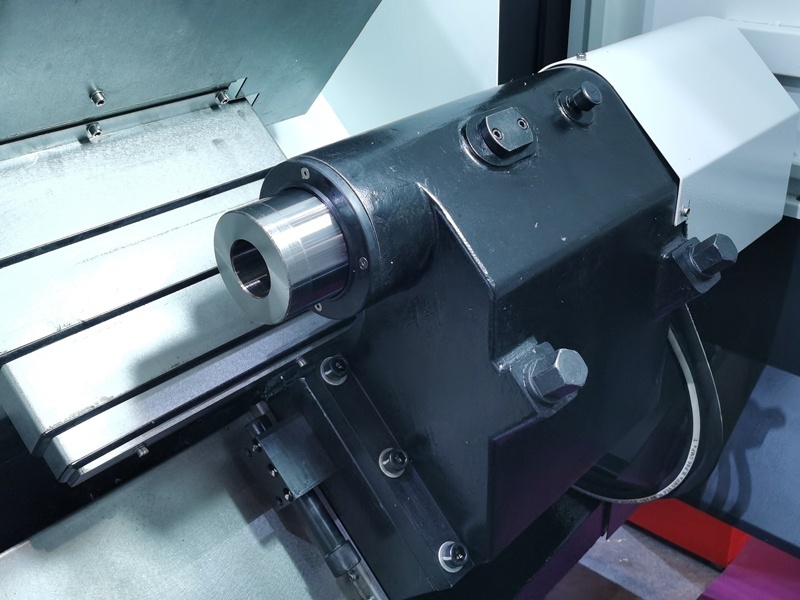

| 尾座 |
|
|
套筒直徑/行(háng / xíng)程 |
Φ65/70mm |
|
套筒孔錐度 |
5# |
| 其他 |
|
|
加工精度 |
IT6 |
|
重複定位精度 |
X軸≤0.007mm Z軸≤0.008mm |
|
粗糙度 |
Ra≤1.25 |
|
機床外形尺寸 （長×寬×高）mm |
2930×1700×1930 |
|
機床重量（約） |
3800Kg |
|

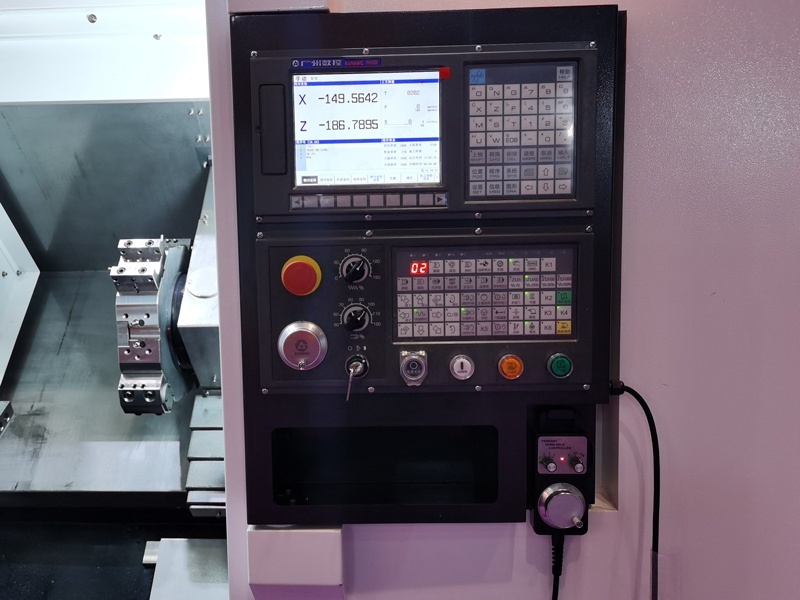

數控系統(标配) |
廣州數控GSK-988TA系統 |
T520線軌斜床身數控車床應用領域：
· 該系列機床整機采用機、電、液一體化結構，整體布局緊湊合理，并采用先進的有限元分析軟件對整機 進行(háng / xíng)分析優化，使整體性能達到最優；關鍵的外購件都選用國際知名品牌，保證機床的精度和可靠性。
· 該系列機床特别适合汽車工業、摩托車行(háng / xíng)業、電子、輕工、機械、航空航天等行(háng / xíng)業，對旋轉體類零件 進行(háng / xíng)高效、大批量、高精度加工，加工精度可穩定達到IT6-IT7級。
