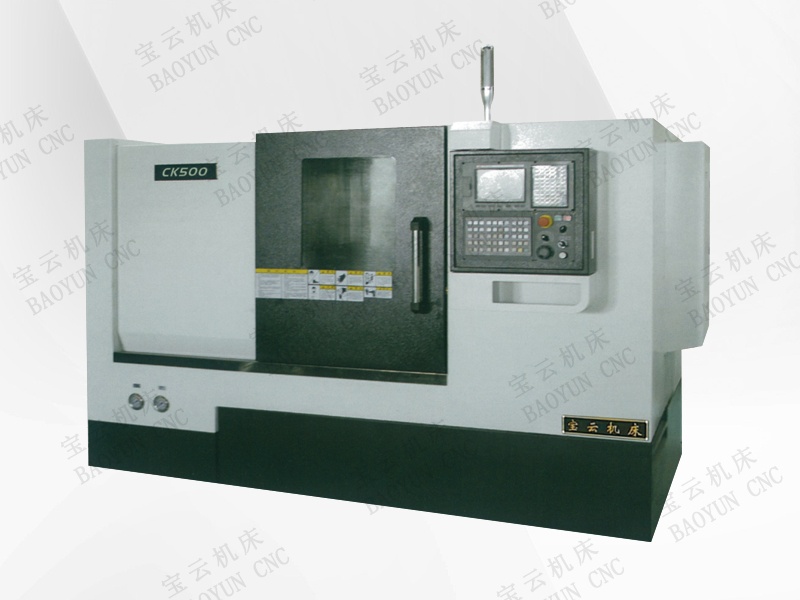

海南寶雲CK500精密斜床身斜導軌數控車床
CK500數控車床簡介：
1、30°/ 45° 斜式設計，寬大管狀中空L型整體床身床腳，采用HT300鑄鐵樹脂砂鑄造，2次時效處理，變形小，具有很高的穩定性，剛性和抗扭性。
2、寶雲CK500數控車床主軸采用套筒式主軸設計，整支主軸配件公差經 嚴選後組裝，并在恒溫環境下做跑合檢測，精度 高，性能好，品質穩定。海南寶雲公司可根據用戶端的加工狀況提供重切的A2-6和A2-8主軸單元。
3、寶雲CK500數控車床進給系統由伺服電機采用聯軸器無間隙直聯驅動， 絲杆采用預拉伸安裝，有效提高了傳動剛度及精 準度。X/Z軸雙向采用台灣35/45線軌，增加了 承載及抗沖擊能力，使整機能長久保持精度，有 效的提高了機床使用壽命及工作節拍。
4、寶雲CK500數控車床分爲：線軌型；硬軌型；排刀型三種規格。 客戶根據加工工件長度可選配750床身。
CK500數控車床标準配置：
1、數控系統；
2、卧式8/12工位液壓刀架； 3、伺服主電機；
4、液壓中空三爪卡盤
5、全封防護罩；
6、液壓尾座；
7、電器控制系統；
8、自動潤滑系統；
9、熱交換機；
10、L型爲線軌，D型爲排刀，無尾座；
11、全套技術資料；
CK500數控車床主要(yào / yāo)技術參數：
| 規格/型号：CK500 | 單位 | 線軌型 | 硬軌形 | 排刀型 | 選配 |
| 加工範圍 |
|
|
|
|
|
| 床身上最大回轉直徑 | mm | 530 | 520 | 530 | / |
| 最大車削直徑 | mm | 500 | 500 | 280 | / |
| 最大有效車削直徑 | mm | 520 | 490 | 420 | 750 |
| 頂尖距 | mm | 550 | 550 | / | 860 |
| 最大棒料直徑 | mm | 51 | 51 | 51 | 65 |
| 主軸 |
|
|
|
|
|
| 主軸最高轉速及範圍 | rpm | 3500 | 3500 | 3500 | 2250 |
| 主軸頭形式 | type | A2-6 |
A2-6 |
A2-6 |
A2-8 |
| 主軸軸承直徑 |
Φ-mm |
90 | 90 | 90 | 120 |
| 主軸通孔直徑 |
Φ-mm |
66 | 66 | 66 | 82 |
| 内孔錐度 | type |
Φ70 1:20 |
Φ70 1:20 |
Φ70 1:20 |
Φ90 1:20 |
| 卡盤直徑及過棒料 | mm | 8"(51) |
8"(51) |
8"(51) |
10"(65-75) |
| 筒夾直徑及通孔 |
Φ-inch |
130 CL-52 |
130 CL-52 |
130 CL-52 |
/ |
| 主電機功率 | kw | 11(伺服) |
11(伺服) |
11(伺服) |
15（伺服） |
| 床身結構 |
|
|
|
|
|
|
床身結構 |
type |
30°/45°整體 |
30°/45°整體 |
30°/45°整體 |
可選配台灣A2-6 2500 轉主軸單元 |
| 床身矩形導軌寬度 | mm | 320 | 320 | 600 |
可選配台灣A2-6 2500 轉主軸單元 |
| X軸行(háng / xíng)程 | mm | 260 | 260 | 360 |
可選配台灣A2-6 2500 轉主軸單元 |
| Z軸行(háng / xíng)程 | mm | 550 | 550 | 450 |
可選配台灣A2-6 2500 轉主軸單元 |
| X/Z 軸絲杆直徑及螺距 | mm | 3210/3210 |
3210/3210 |
3210/3210 |
可選配台灣A2-6 2500 轉主軸單元 |
|
X/Z 軸線軌規格 |
mm | 35/45 | / | / |
可選配台灣A2-6 2500 轉主軸單元 |
|
X/Z 軸快速移動 |
m/min | 24/24 | 16/16 |
16/16 |
可選配台灣A2-6 2500 轉主軸單元 |
| 刀架 |
|
|
|
|
|
| 刀架形式 | type | 100-8T液壓 |
100-8T液壓 |
排刀 | 80-12T液壓 |
| 車/镗 刀柄尺寸 | mm | 25/Φ40 |
25/Φ40 |
25/Φ40 |
|
| 尾座 |
|
|
|
|
|
| 尾座套筒直徑/行(háng / xíng)程 | mm |
Φ75 L80 |
Φ75 L80 |
/ |
|
| 尾座套筒空錐度 | type | MT - #5 |
MT - #5 |
/ |
|
| 其他 |
|
|
|
|
|
| 加工精度 | mm | IT6 |
IT6 |
IT6 |
|
| 重複定位精度 | mm |
X - axis: 0.006 Z - axis: 0.008 |
X - axis: 0.006
Z - axis: 0.008 |
X - axis: 0.006 Z - axis: 0.008 |
|
| 粗糙度 | μm | Ra≤1.25 |
Ra≤1.25 |
Ra≤1.25 |
|
| 外形尺寸（L/W/H） | m | 3.1*1.75*1.8 |
3.1*1.75*1.8 |
3.1*1.75*1.8 |
|
| 淨重/毛重 | t | 3.0/3.2 |
3.0/3.2 |
3.0/3.2 |
|
| 數控系統 | cnc | 台灣新代 |
台灣新代 |
台灣新代 |
GSK-980/FANUC |
CK500數控車床用途：
寶雲CK500數控車床适合于精度要(yào / yāo)求高，加工難度大、工序多及批量 生産的各種中型盤類、軸類零件的加工。
